ＥＲ１２０シリーズ

ジルコンビーズ
超微粉及び分散用メディア

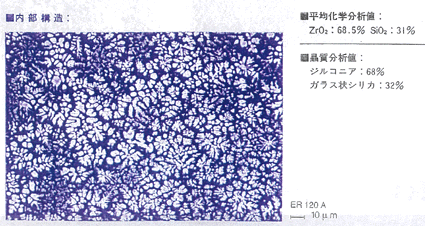

■製造法：結晶質酸化ジルコニアと非晶質酸化珪素を電融法により円球ビーズに製造します。このため、圧縮及び破壊強度の優秀な製品となっています。

---

■物理的特性

嵩比重 ビーズ見かけ比重 平均気孔率 平均充填率 モース硬度 マイクロ硬度 圧縮強度 真球度 表面状態

3.85 3.76 2.5% 2.3Kg/l 7 7-gGpa(7,000〜9,000N/mm2)100g荷重 2mm径ビーズで700N 90%以上のビーズが縦・横比0.7以上 平滑

■粒度	ＥＲ−１２０Ａ 標準サイズ	ＥＲ−１２０Ｓ（特殊） 特殊サイズ	ＥＲ−１２０Ｓ(narrow range) 精密狭小範囲サイズ(mm)
	0.6-1.0 0.8-1.25 1.25-2.0 1.6-2.5 2.5-3.15	0.4-0.6 0.6-0.8 0.8-1.0 1.0-1.25 1.25-1.6 1.6-2.0 2.0-2.5	0.1-0.2　　　　　　0.2-0.3 0.3-0.4　　　　　　0.4-0.6 0.6-0.8　　　　　　0.8-1.0 1.0-1.25　　　　　1.25-1.60 1.60-2.00　　　　2.00-2.5
